Perso, je préfère la version avec le coffre sur le compartiment pompe. L'affaire se présente bien en tout cas, tu as fait un sacré travail de découpe pour la carrosserie!!

Superbe travail

La découpe ce n'est pas moi... enfin pas tout à fait, c'est ma découpeuse Scan Cut qui le fait dans une plaque en 0.5

Pour moi le boulot en 2 étapes : Faire le plan côté de mes diverses pièces... Sans oublier de compter l'épaisseur des palques

Recopier tout ça dans le programme de dessin de la Scan Cut en positionnant bien les diverses pièces les unes à côté des autres pour éviter trop de perte de matière et vous avez le résultat sur la photo

Présentation de la machine (moteur de recherche Scan Cut de Brother)

https://craftelier.com/fr-fr/scanncut-d ... thouseFeed)&lighthousefeed_utm_medium=cpc&lighthousefeed_utm_term=39709&gad_source=1&gclid=Cj0KCQiAyoi8BhDvARIsAO_CDsB7E-cZp5cWrHihG-V_XrDoJIJym94Y9UYbal22mQWJvu1wm6PIUbwaAq8CEALw_wcB

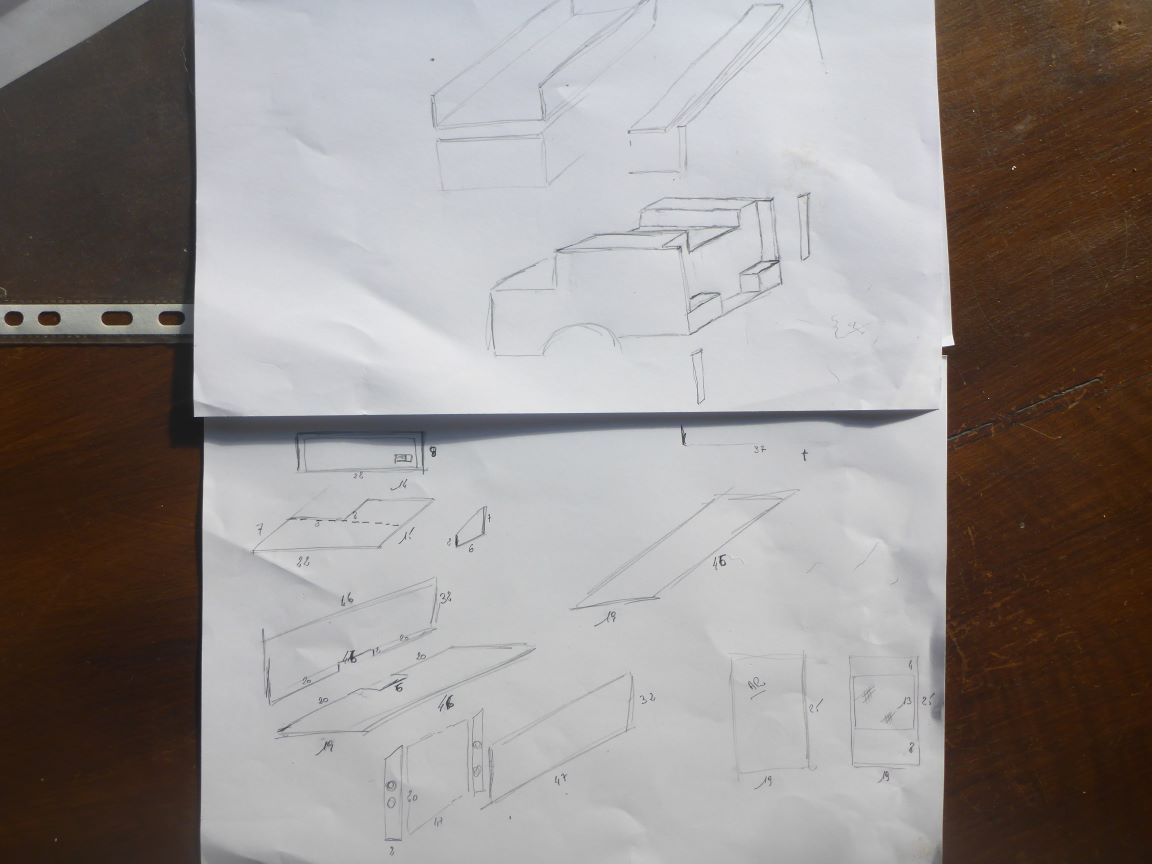

En premier : je fais l'esquisse de mon modèle pour visualer la décomposition de celui-ci

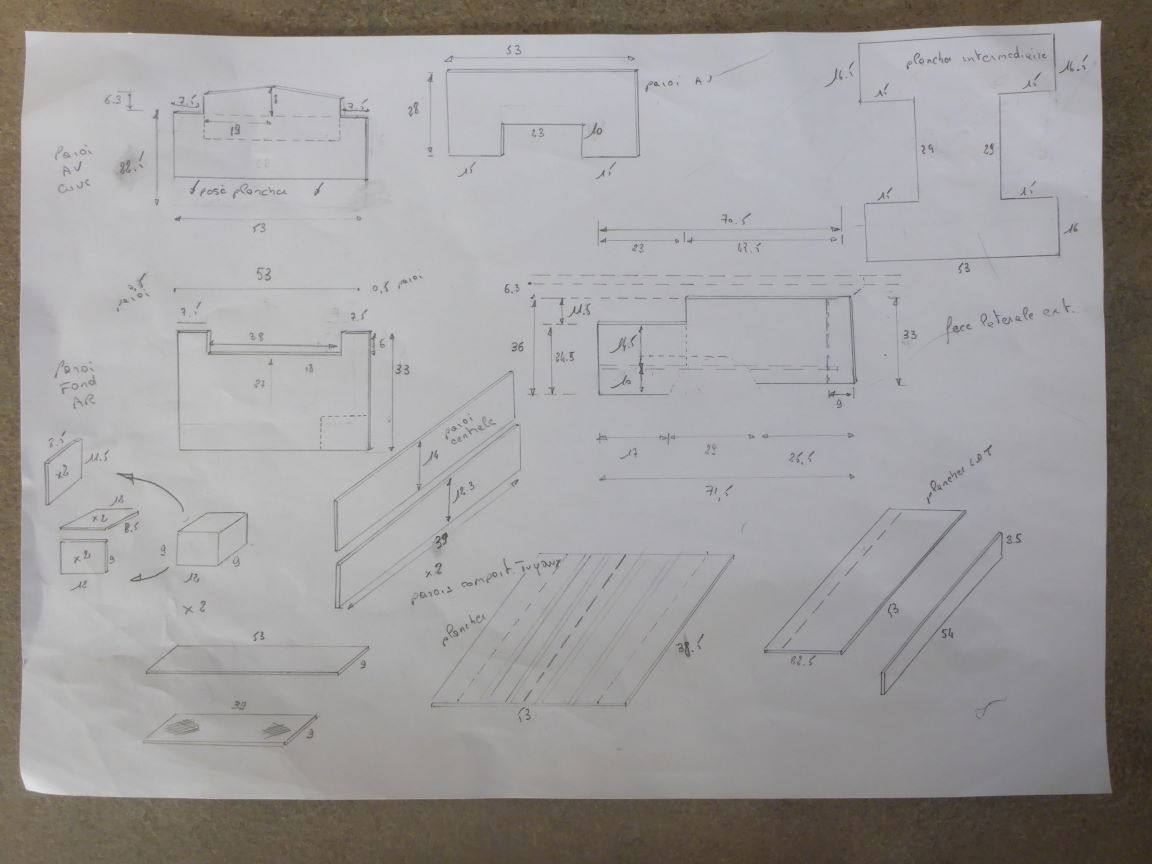

En deux : dessin côté des pièces principales à découper (le plus dur est de bien visualiser l'emboitage des différentes pièces et de penser à l'épaisseur de la carte plastique); pour la finition il y aura emploi de classique profilé (c'est pour cela que l'on retrouve sur une pièce une côte de 6.3 qui correspond au profilé de 250 de large)

A partir de mon plan côté je "dessine" les pièces : c'est un assemblage de forme simple (carré, rond, losange, triangle) que l'on colle les unes aux autres puis que l'on fusionne en ajoutant ou otant le morceau ad-hoc
Sur le bas de la paroi latérale je colle un rond, et je supprime les chevauchements... ce qui me laisse la paroi avec le passage de roue
Sur la paroi avant du compartiment à tuyau opération inverse; je fais un rectangle, dessus je positionne ma pyramide écrasée; je fusionne et je me retouve avec ma paroi avec sa pointe

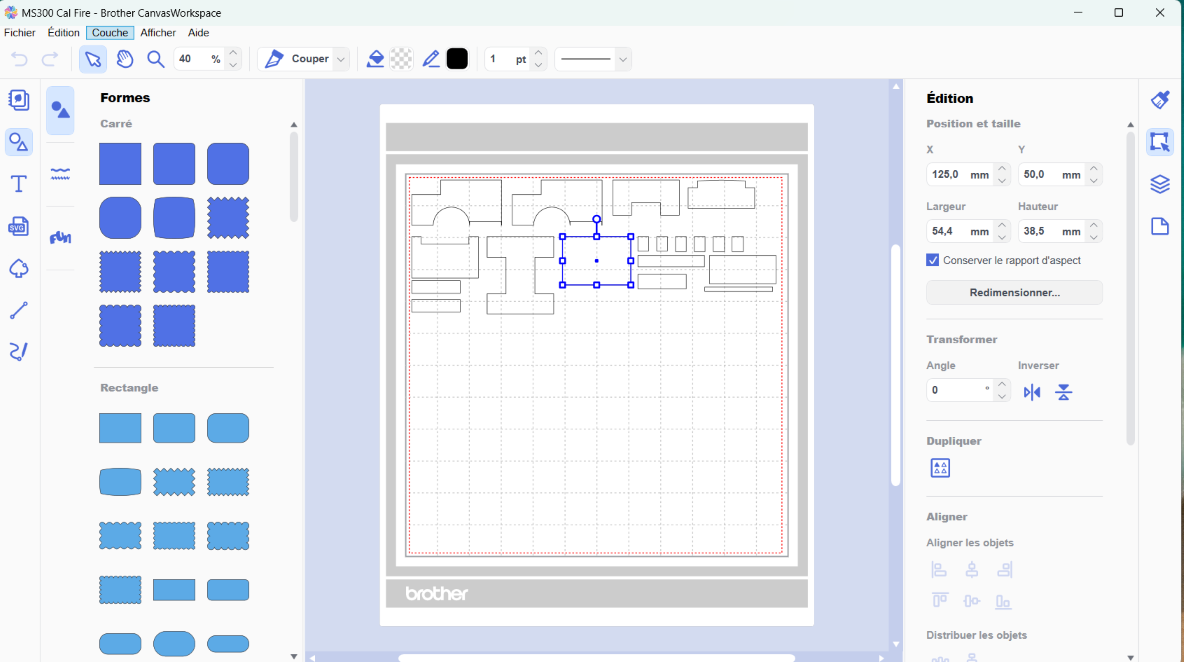

Sur la saisie d'écran ci-jointe la pièce surlignée est celle dont les côtes figurent sur le côté. Le X et Y en-dessus correspond aux coordonnées sur la planche (jeux de la position des pièces pour éviter trop de chutes)

Donc je ne vais pas appeler cela un fichier informatique, c'est juste du dessin par report de formes et de côtes

La découpe de la machine est très précise (précision à moins d'un mm), mais étant étudiée pour découper papier, carton et tissus; elle ne prendra pas en charge de feuille de Plasticard de plus de 0.5 - Avec du 0.75 elle est obligée de passer 4 ou 5 fois pour avoir la découpe et les angles -là où la lame tourne - sont déformés car ils fondent par échauffement
Et avec du 0.5 en plus j'y gagne c'est plus facile de penser à 0.5 à droite plus 0.5 à gauche... ça fait 1 de moins; qu'avec 0.75 + 0.75 donne 1.5

Et voilà

Les travaux du jour

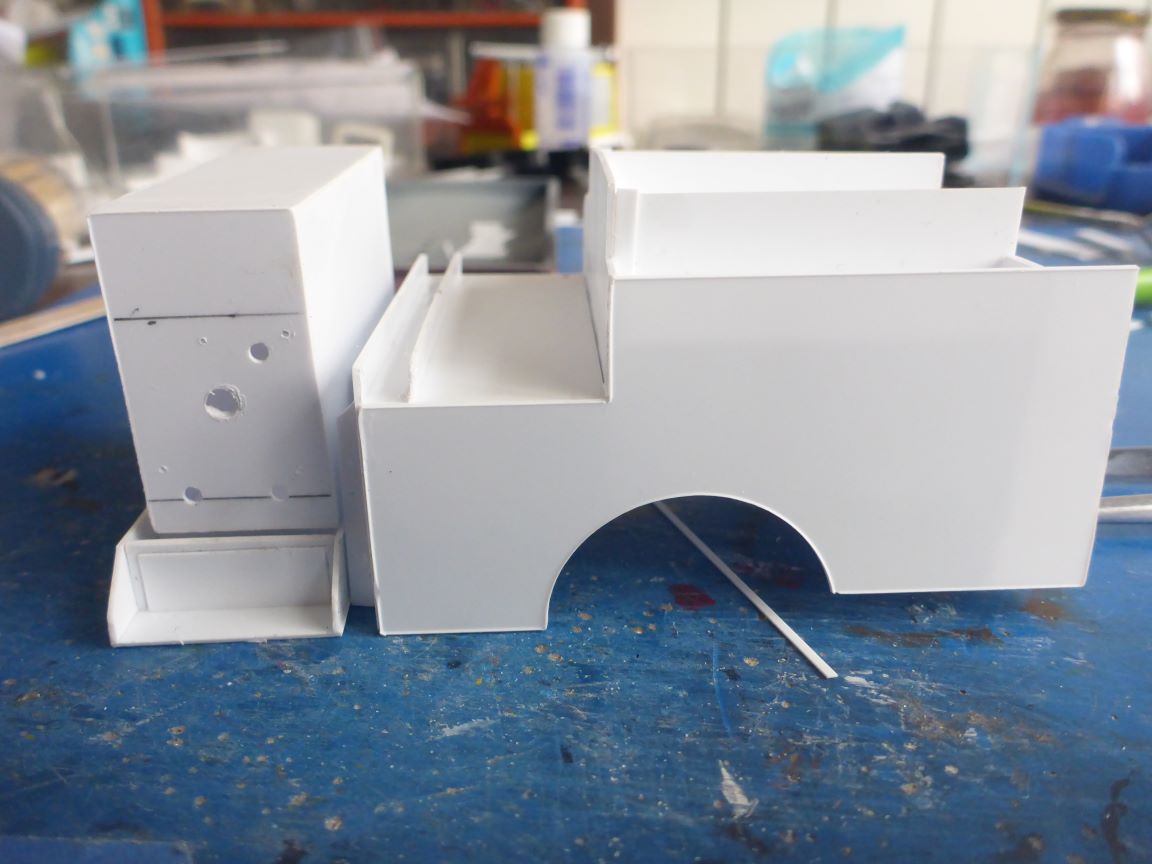

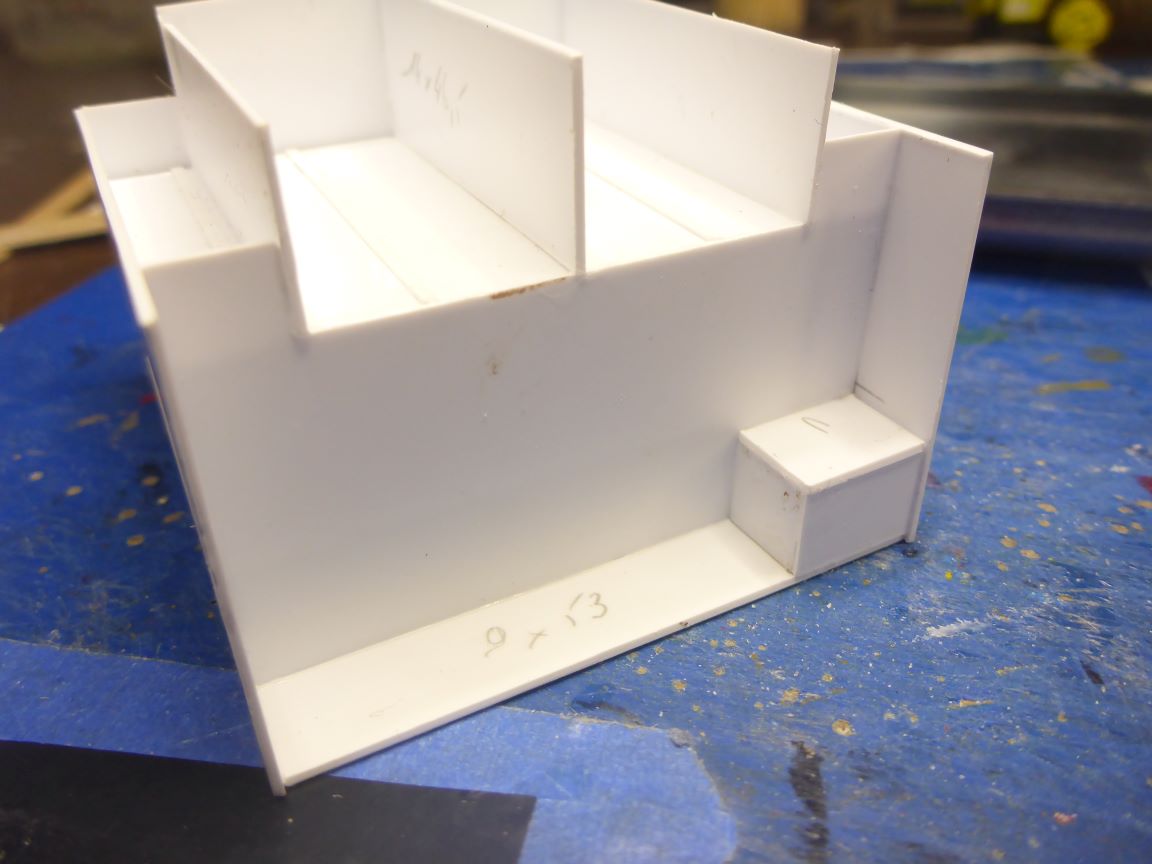

La caisse est montée

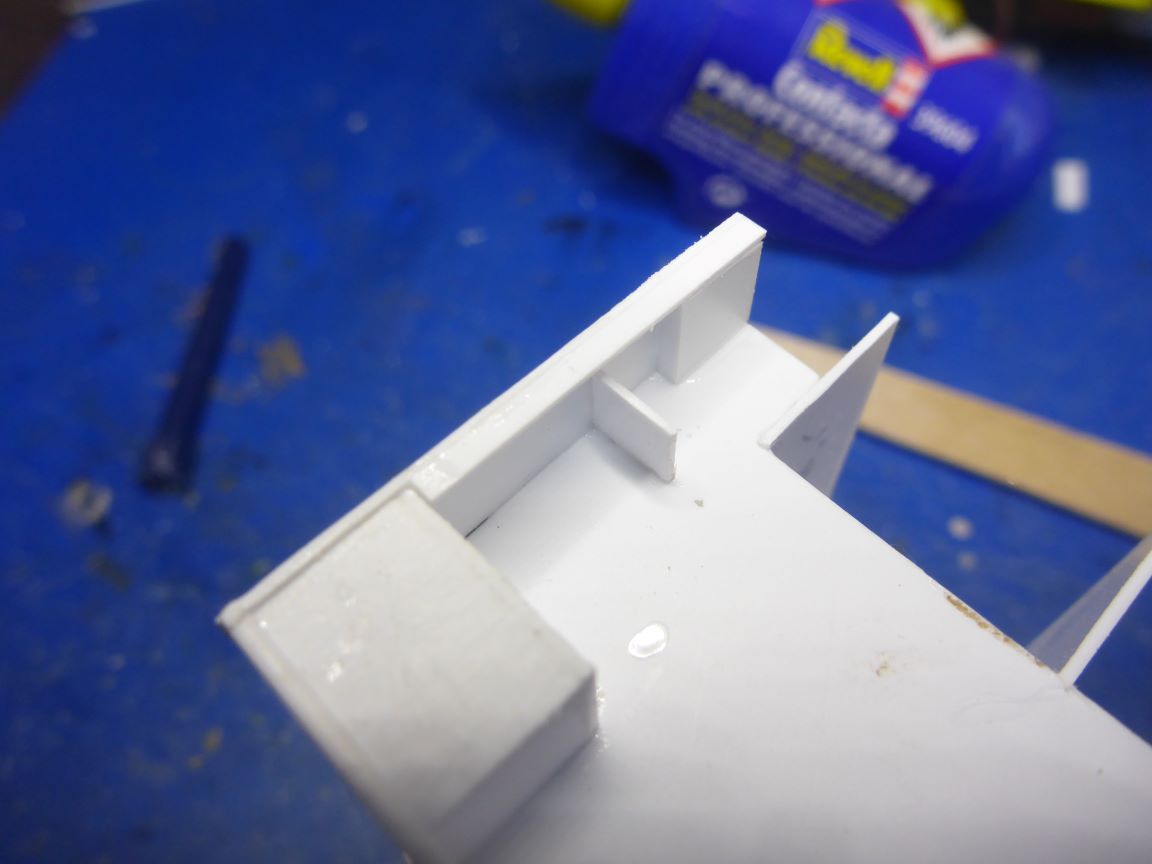

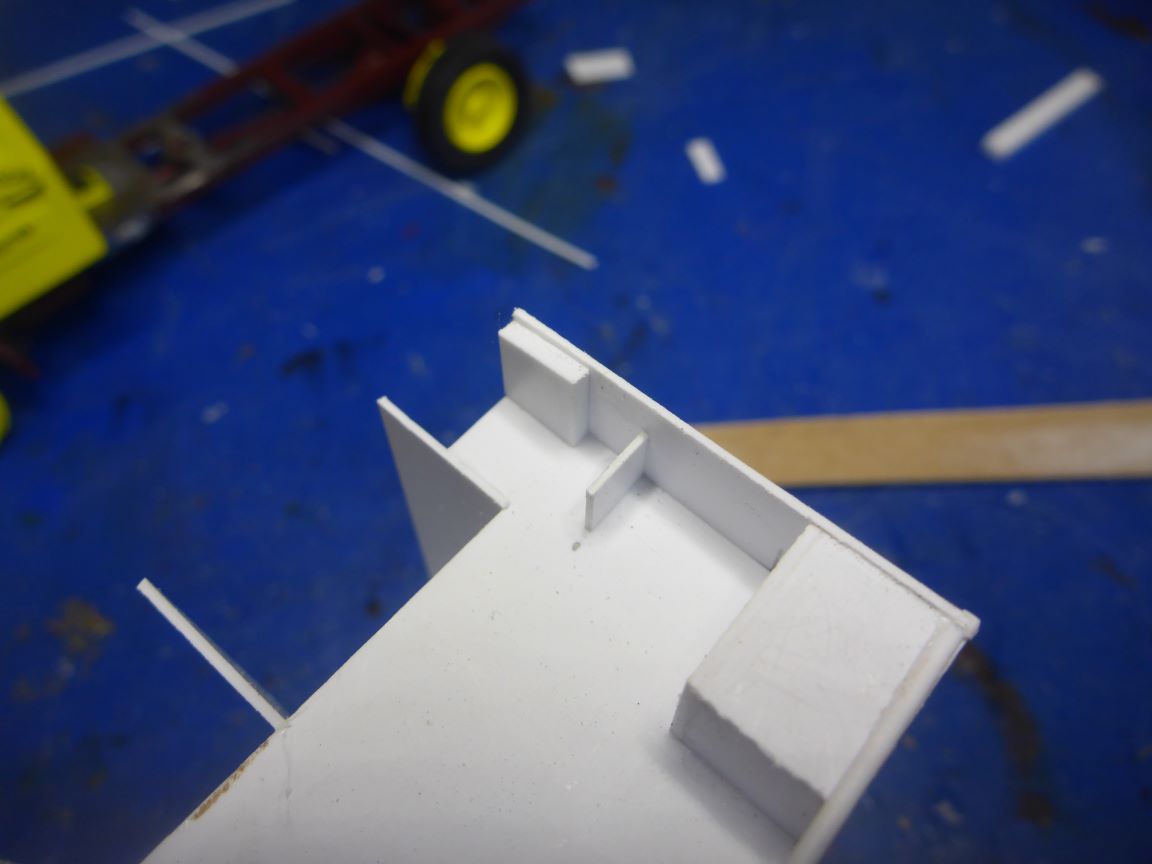

Les deux petits coffres arrières (accessible par le côté). Sur mon plan il y a une côte qui est erronée, donc ne téléchargez pas cet exemplaire, je mettrais le définitif avec toutes les corrections lors du dépôt de la fiche

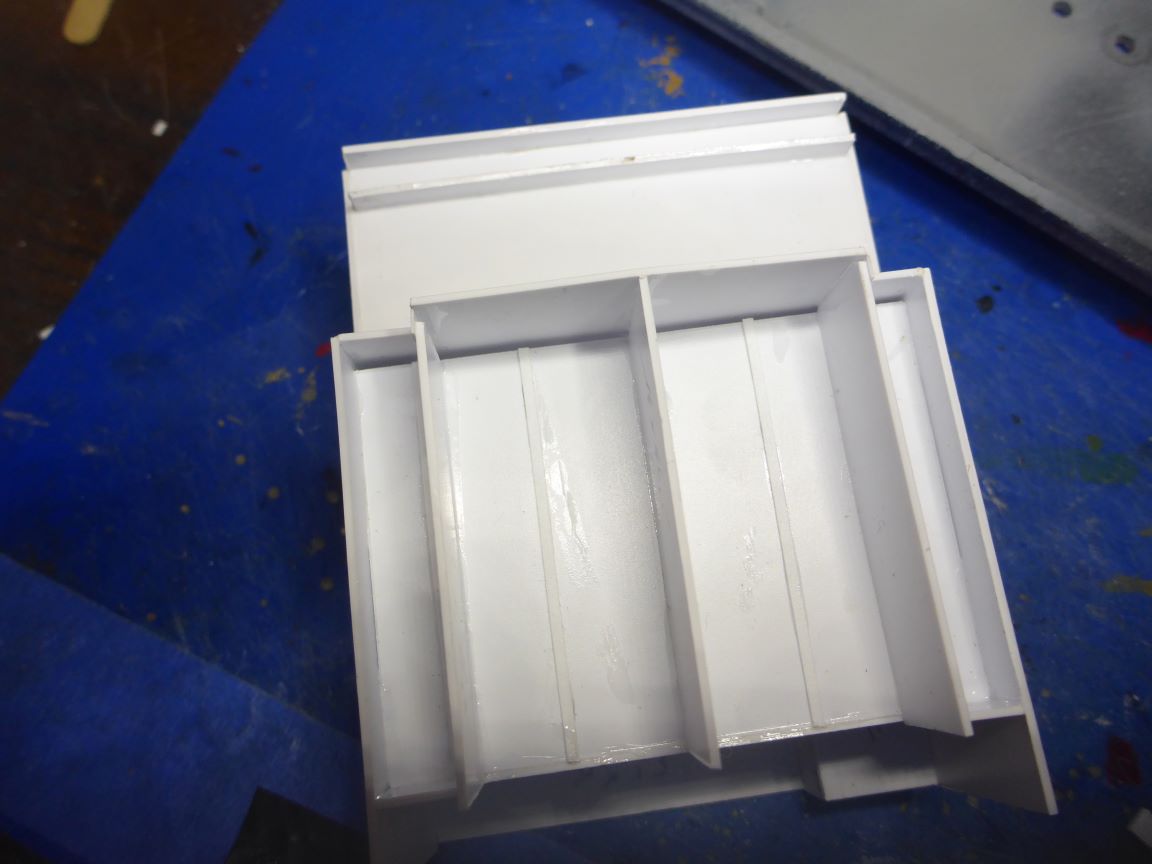

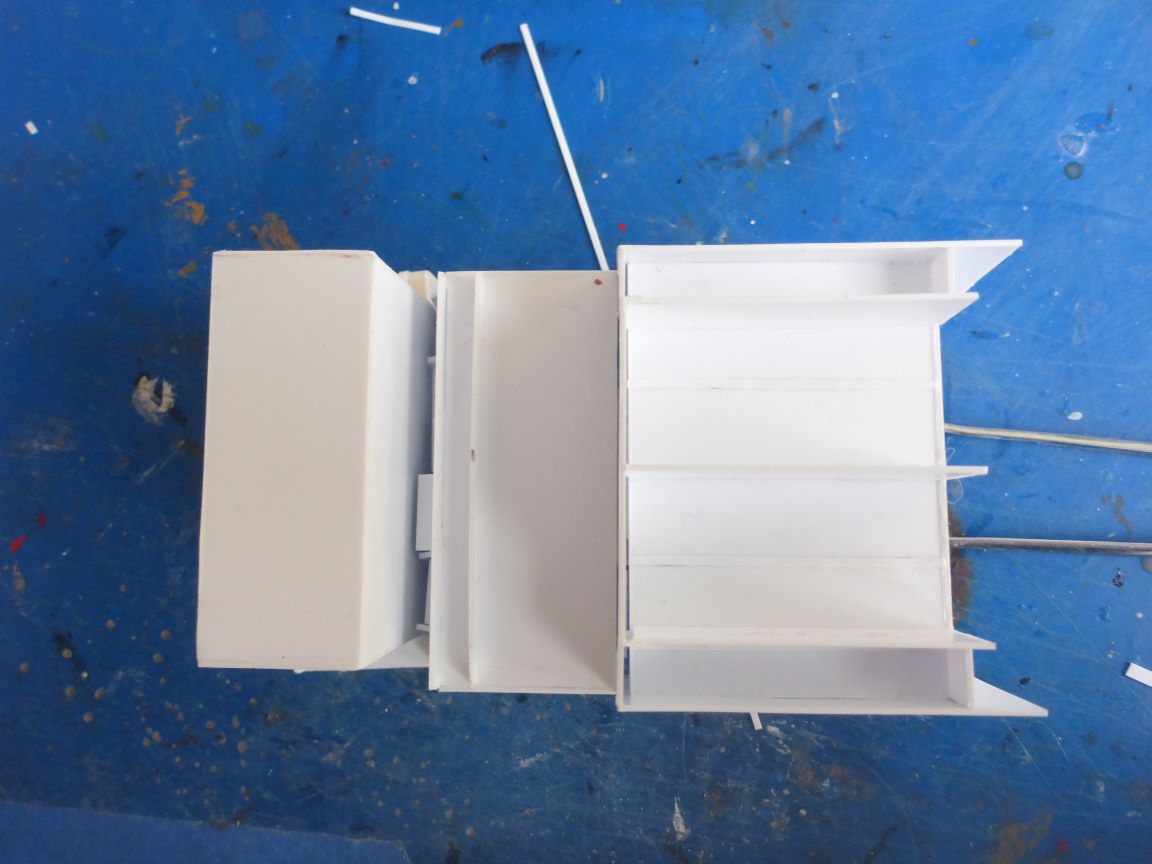

Côte également erronée pour le plancher du coffre à tuyaux (déjà corrigé sur le plan) Sans importance pour ce modèle puisque les volets supérieurs seront en position fermés

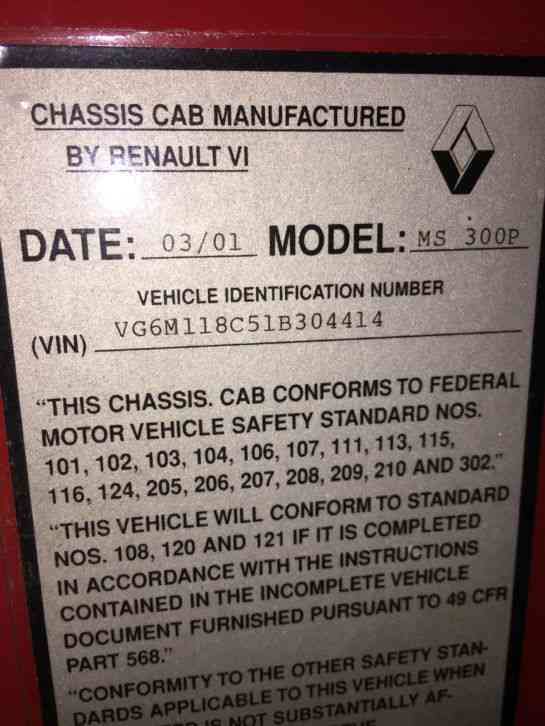

Et une photo de mes archives, récupérée sur le net chez un marchand de véhicule d'occasion qui en commercialisait un exemplaire

Pour aujourd'hui

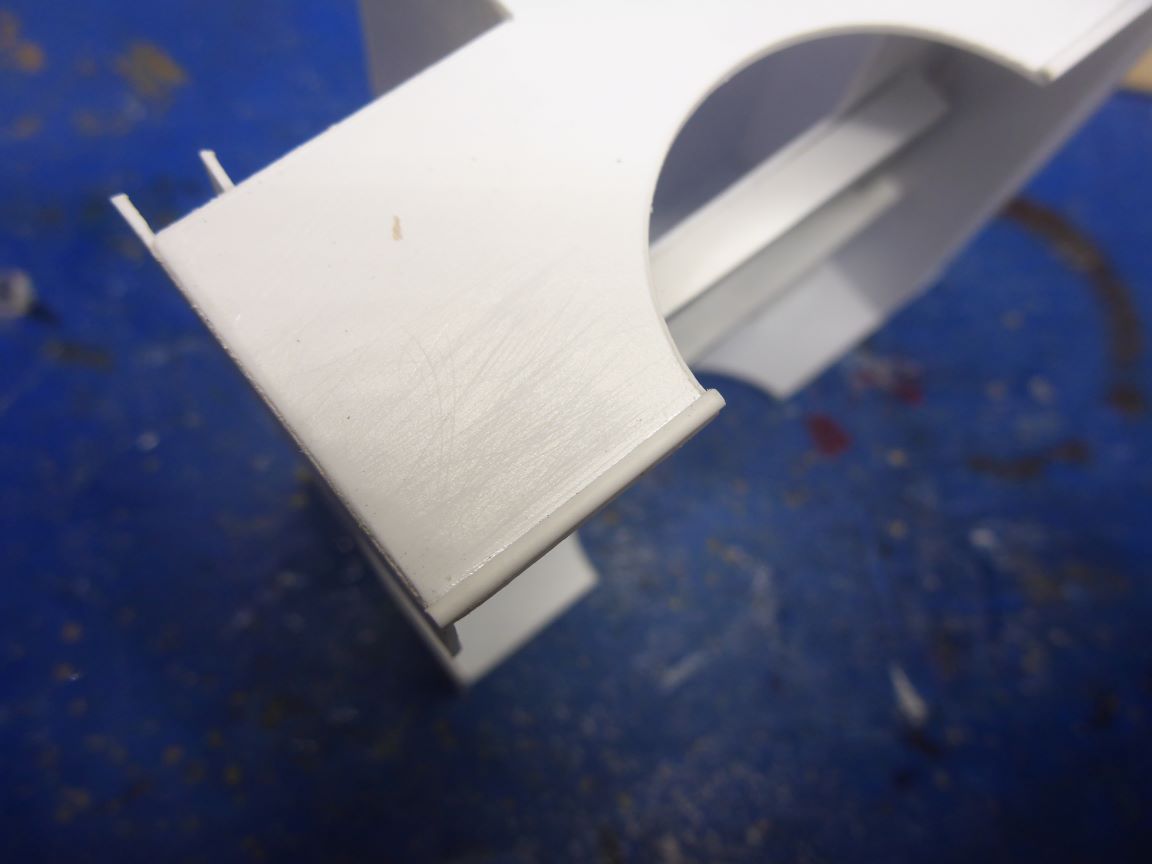

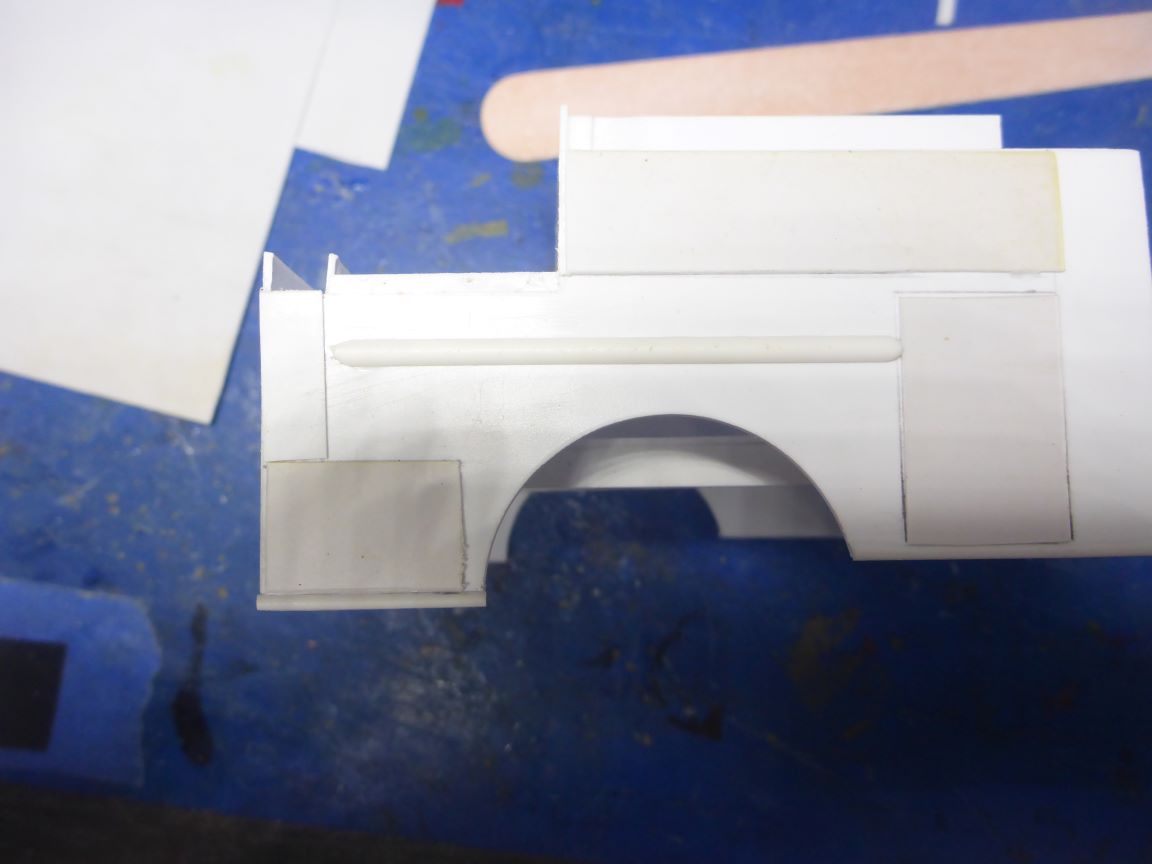

Pose du jonc de protection de bas de caisse

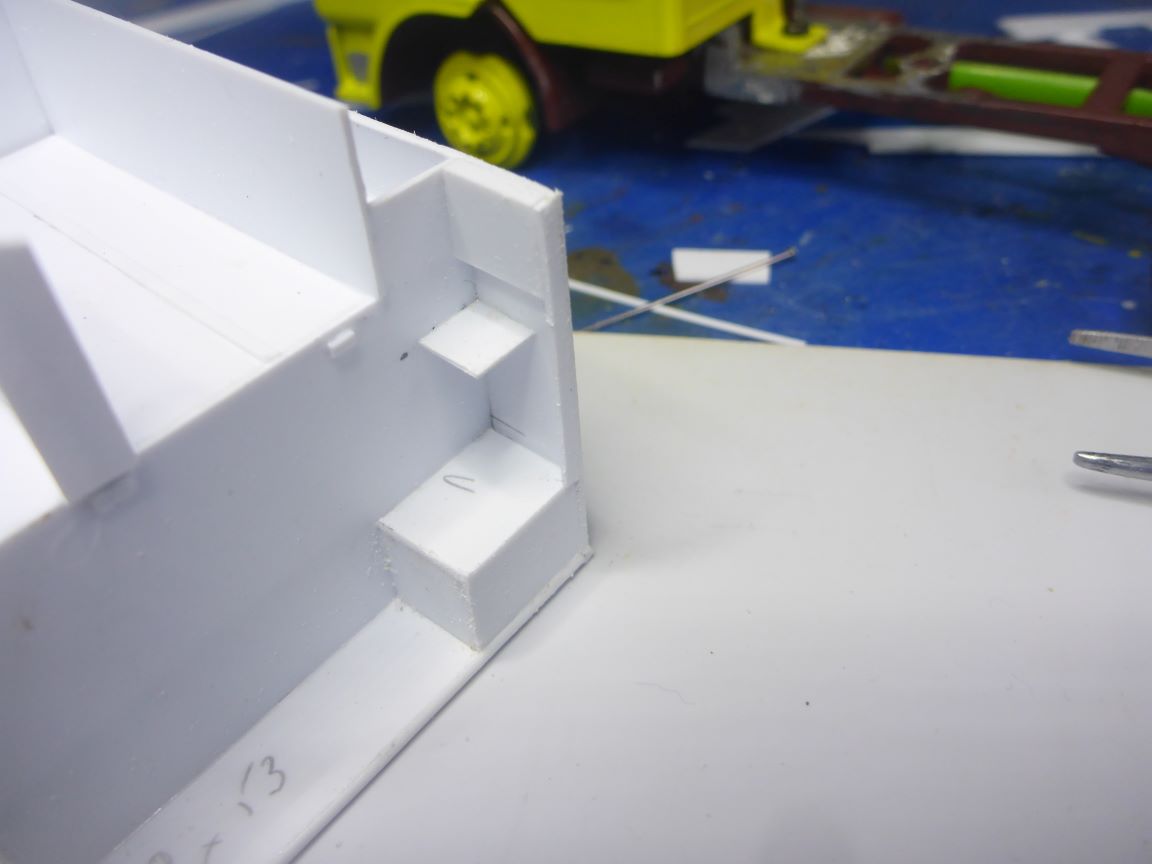

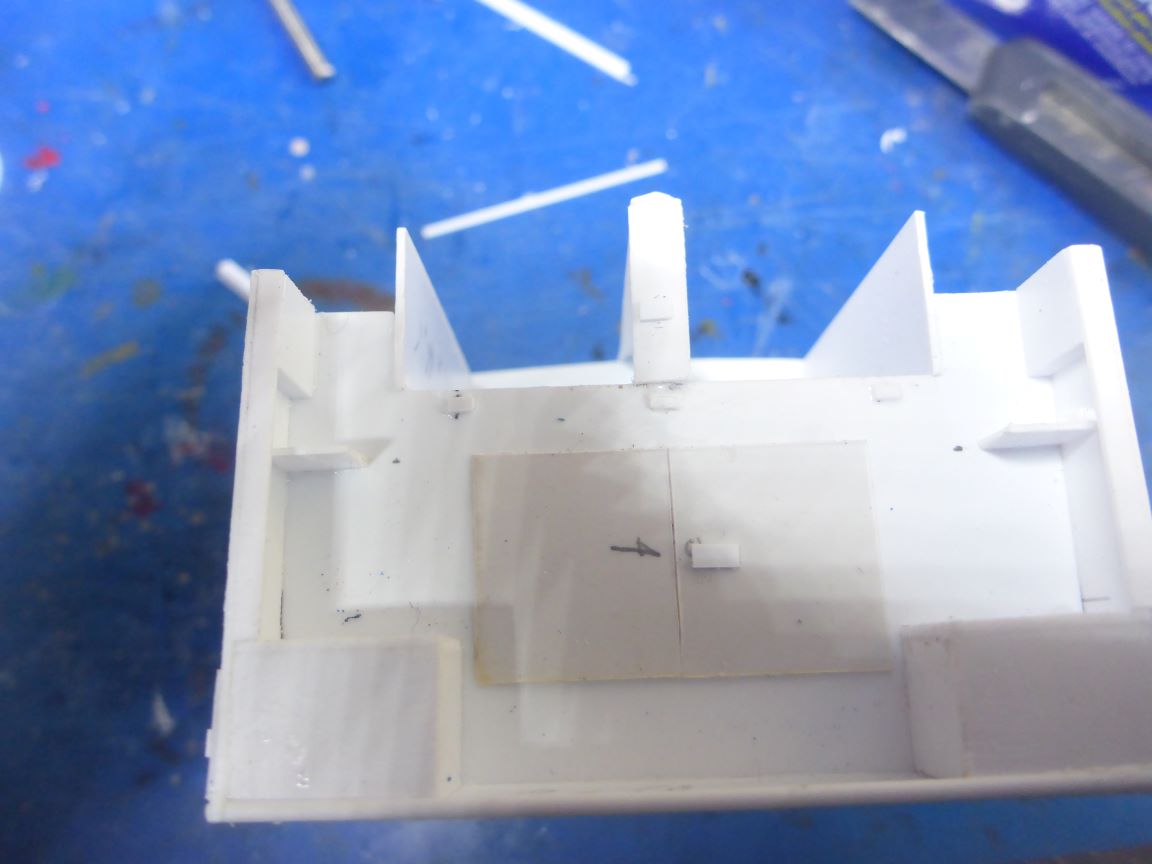

Réalisation du marche-pied du compartiment arrière et de la sur-épaisseur du haut - ces deux pièces seront couvertes ultérieurement par de la tôle larmée.

Et rajout d'un petit plat sur l'arrête arrière de la caisse

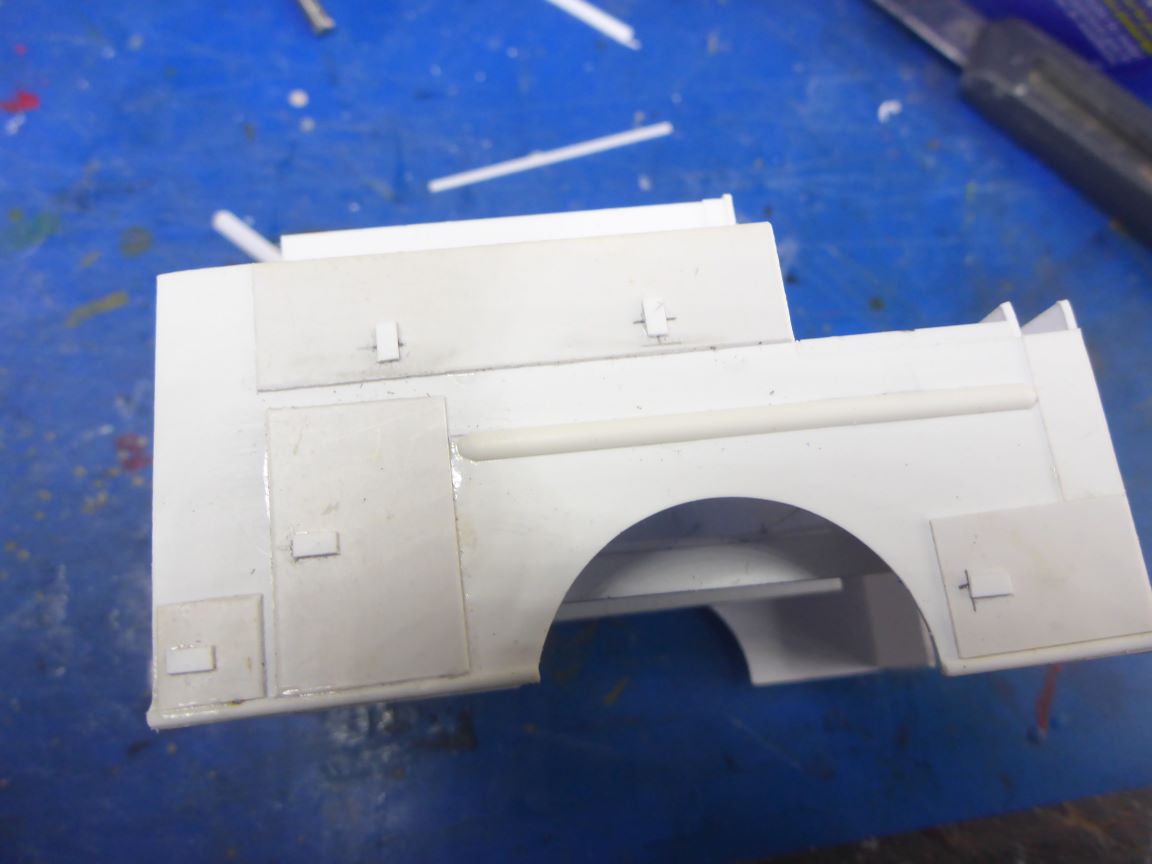

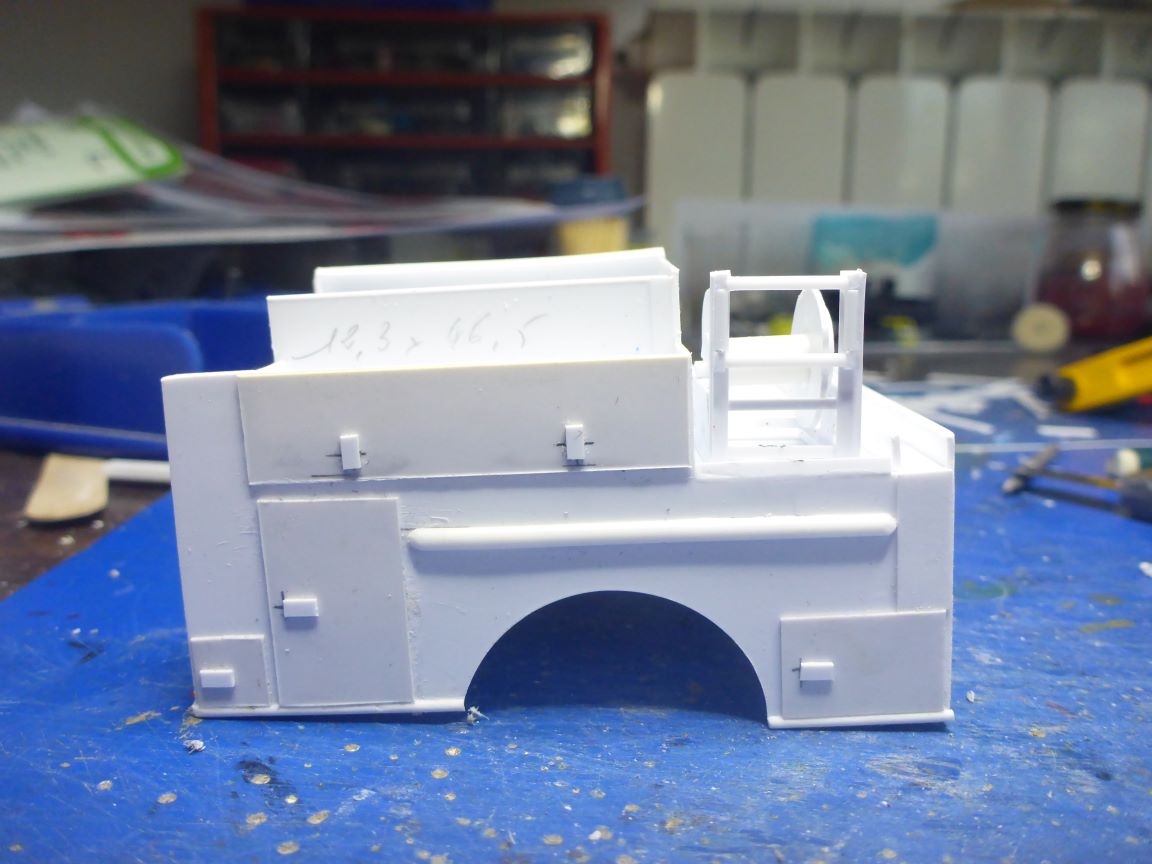

Les portes des placards

Réalisation en sur-épaisseur avec le gros jonc de protection en partie centrale de la caisse - Ce choix ne me permettant pas de représenter un coffre ouvert (quoique en réflichissant un peu ça reste jouable même en faisant comme cela)

Bonjour à tous,
oui démarrage sec en ce début d'année ,d'abord un "bon gros bahut US" je suis fan ! C'est plein de coins et de recoins ,de détails ,de protections ,un travail de fou ! Réalisé finement, la découpe "scotchant" le réservoir, la caisse ,enfin tout quoi !
cordialement

Après les moules époxy et coulage résine, les impressions 3D, voici la découpe par une machine!!!!! Et une nouvelle manière d'aborder la réalisation de nos miniatures!!!!

4 ans que je vous présente mes découpes à la machine Scan Cut tout de même Lenain... Heureuselent que Legrand lui suit

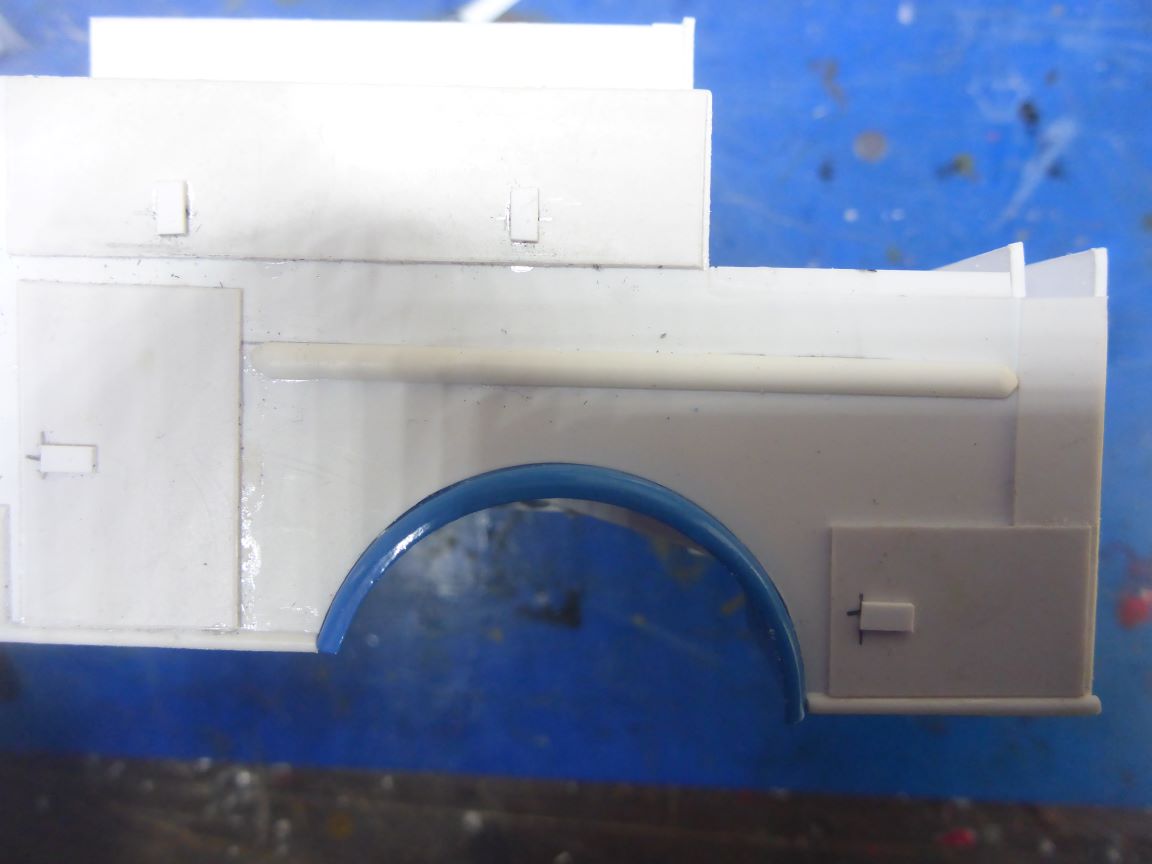

Les travaux du jour : le spoignées de portes (Celles que j'ai en photodécoupe sont trop longues) et les passages de roue (Recyclage après adaptation d'une pièce Ixo)

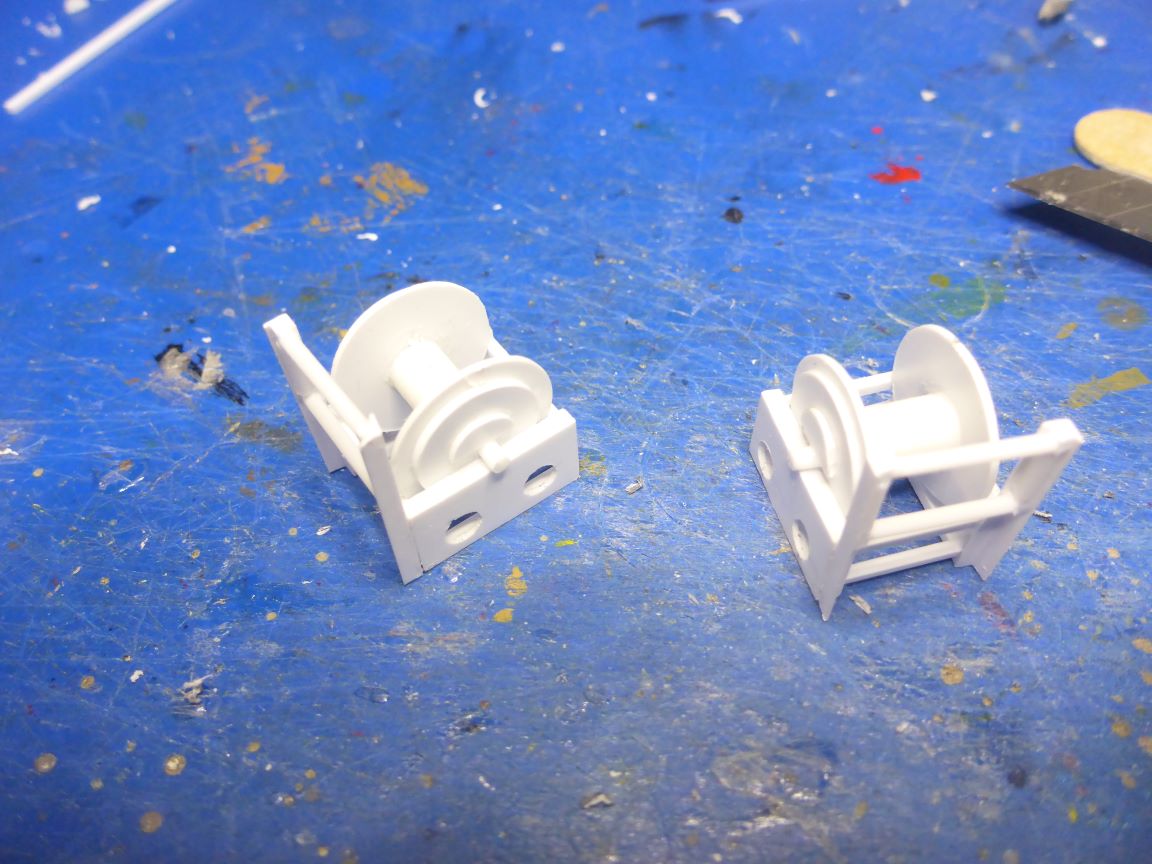

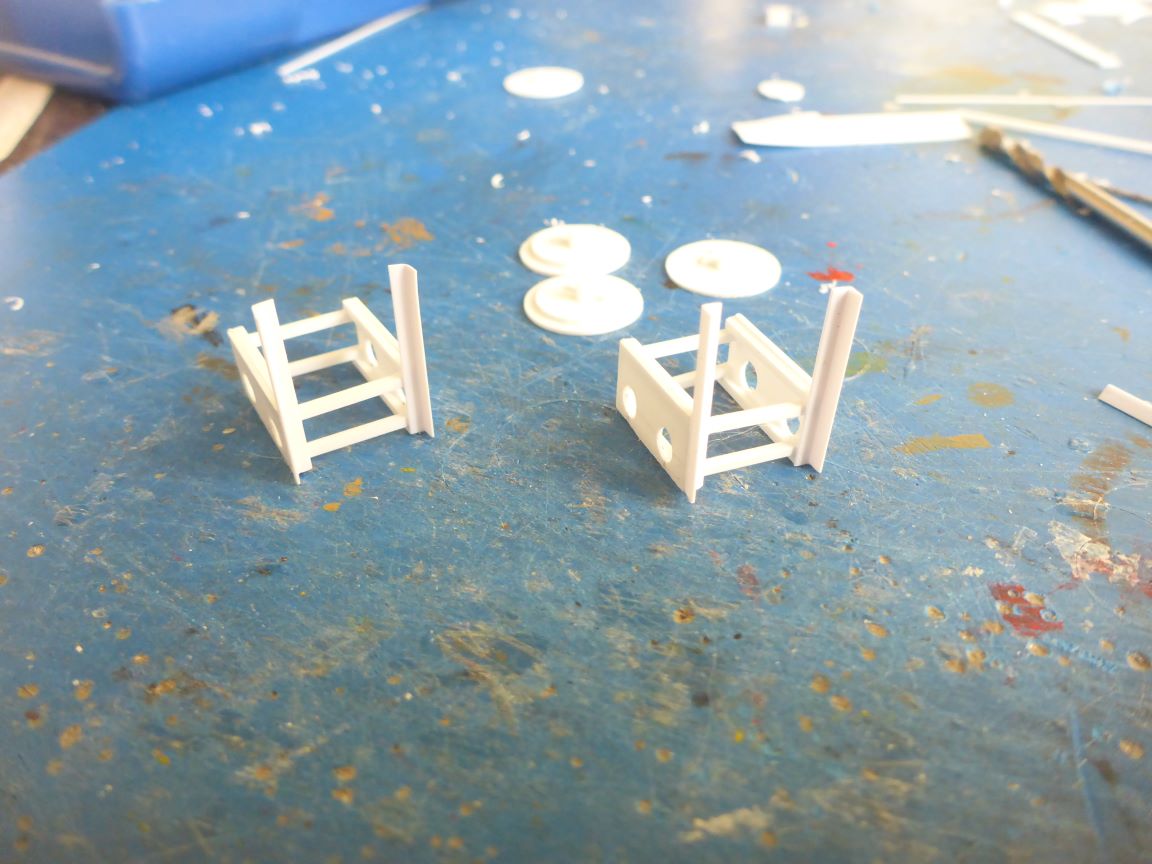

En deux : réalisation des dévidoirs tournats en 4 étapes... non commentées

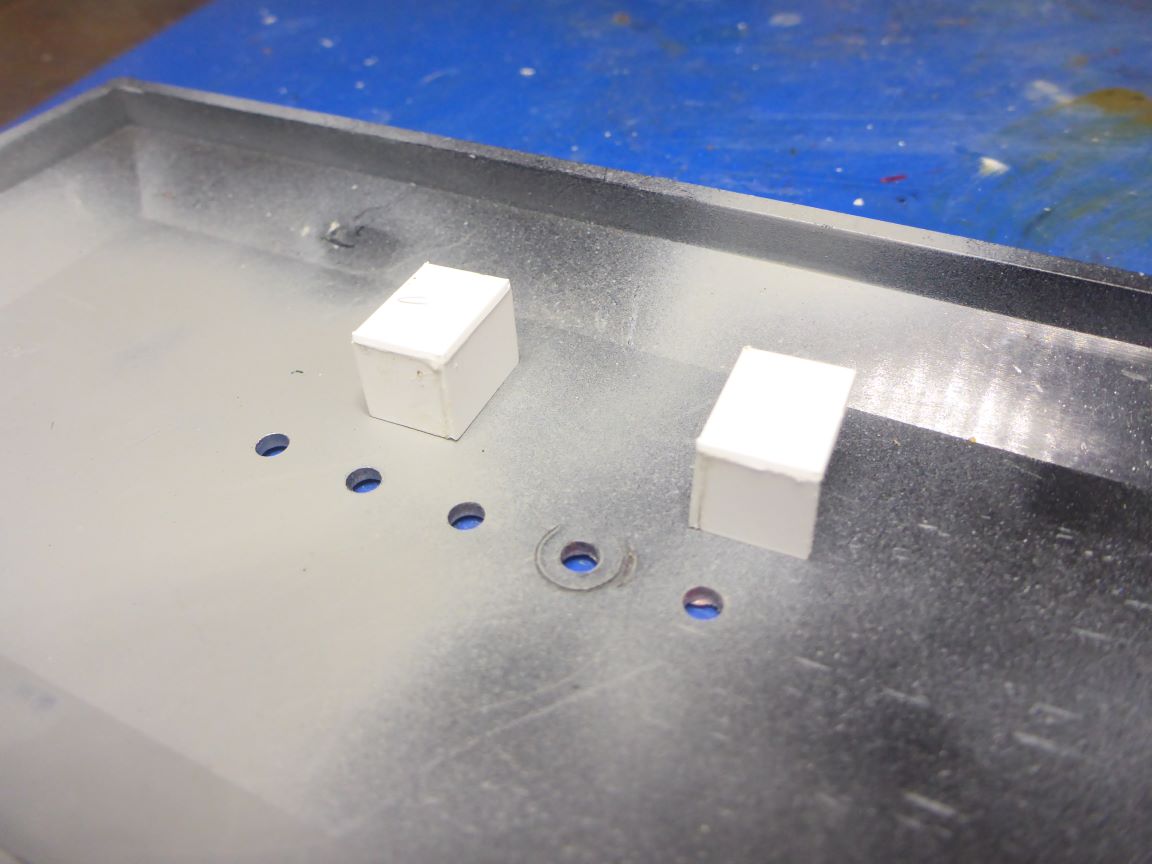

Et hop, de vous présenter mes réalisations me fait réaliser que je n'ai pas fait les moteurs de ré-enroulement électrique

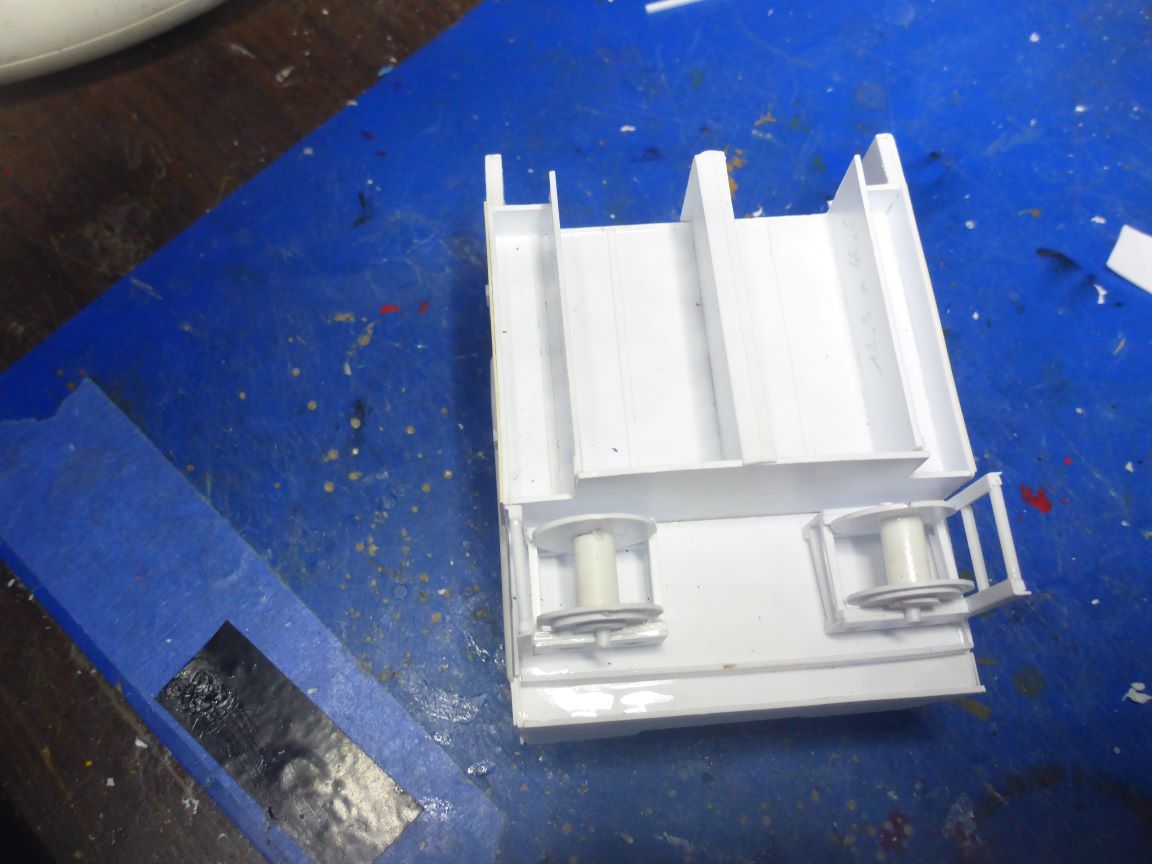

Présentation des DT à leur futur emplacement, ça va le faire non ? Par contre les parois de mon compartiment transverse pour la ligne d'attaque sont trop basses, je vais en doubler la hauteur

Le DT n'est pas fixé sur son support ce qui va (devrait) me faciliter l'enroulement du tuyau et la mise en couleur de l'ensemble
